Moduł CPU - PM 902F - 3BDH001000R0001 - ABB

Moduł CPU - PM 902F - 3BDH001000R0001 - ABB

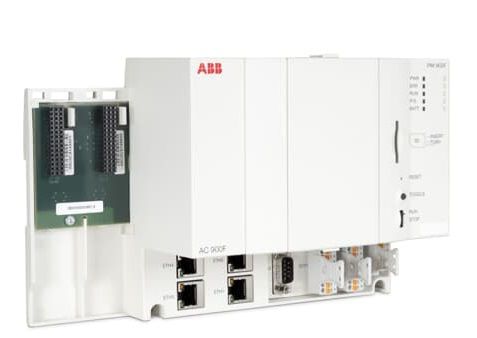

Ten moduł CPU jest średnią jednostką bazową rodziny kontrolerów Freelance AC 900F. Zazwyczaj obsługuje do 1500 I/O i 8 MB pamięci SRAM buforowanej bateryjnie. 4 interfejsy Ethernet, zegar CPU 800 MHz, pamięć kontrolera 24 MB, pamięć SRAM buforowana bateryjnie 8 MB i pamięć DRAM 16 MB. 2 gniazda do montażu modułów interfejsu komunikacyjnego.

System operacyjny można załadować podczas instalacji oprogramowania. Wymaga zewnętrznego zasilania 24 V DC. Wersja oprogramowania 2013 lub nowsza jest obowiązkowa. Jednostka wyświetlacza TD 951F i bateria TA 951F nie są dołączone.

Cechy i korzyści

• Więcej łączności dzięki portom szeregowym i portom Ethernet
• Wbudowana obsługa kart SD
• Nowe protokoły oparte na Ethernecie – Modbus TCP i IEC 60870-5-104
• Zgodność ze standardem G3
• Wbudowany zasilacz
• Opcjonalny wyświetlacz LCD zapewniający zwiększone bezpieczeństwo dzięki blokadzie kontrolera

Informacje ogólne

• Numer artykułu: 3BDH001000R0001
• Status cyklu życia: Aktywny
• Nadmierność: Tak
• Częstotliwość zegara: 800MHz
• Wydajność, 1000 operacji boolowskich: 0,12 milisekundy
• Pamięć: 24 MB
• Dostępna pamięć RAM dla aplikacji: 8 MB

Szczegółowe dane

• Typ procesora: PowerQUICC II Pro
• Przełączaj czas na czerwono. konf.: 500 milisekund
• Liczba zadań na kontroler: 9
• Zasilacz: 24 V prądu stałego
• Pobór mocy +24 V typ/maks: 24 W / 30 W
• Rozpraszanie mocy: 18 W
• Wbudowana bateria zapasowa: Bateria litowa (TA 951F)
• Synchronizacja zegara: Tak
• Kanały Ethernetowe: 4
• Interfejs Ethernet: Ethernet (IEEE 802.3), 100/10 Mbit/s, RJ-45, żeńskie (8-stykowe)
• Interfejs RS-232C: 3 (2 ogólne, 1 do narzędzia serwisowego)

Środowisko i certyfikacja

• Temperatura robocza: -20°C ... +70°C
• Temperatura, przechowywanie: -40 ... + 85°C
• Zmiany temperatury: 3K/min przy -20°C ... +70°C
• Ochrona antykorozyjna: Zgodny z G3 wg ISA 71.04
• Wilgotność względna: maks. 93%, bez kondensacji
• Wibracja: 2g, 2Hz...150Hz
• Klasa ochrony: IP20
• Wysokość: < 2000 m
• Emisja i odporność: PN-EN 61000-6-4, PN-EN 61000-6-2
• Warunki środowiskowe: Przemysłowy
• Znak CE: Tak

• Szerokość: 227 mm
• Wysokość: 152 mm
• Głębokość: 95 mm
• Waga (wliczając podstawę): 1,1 kg

UWAGA!!!

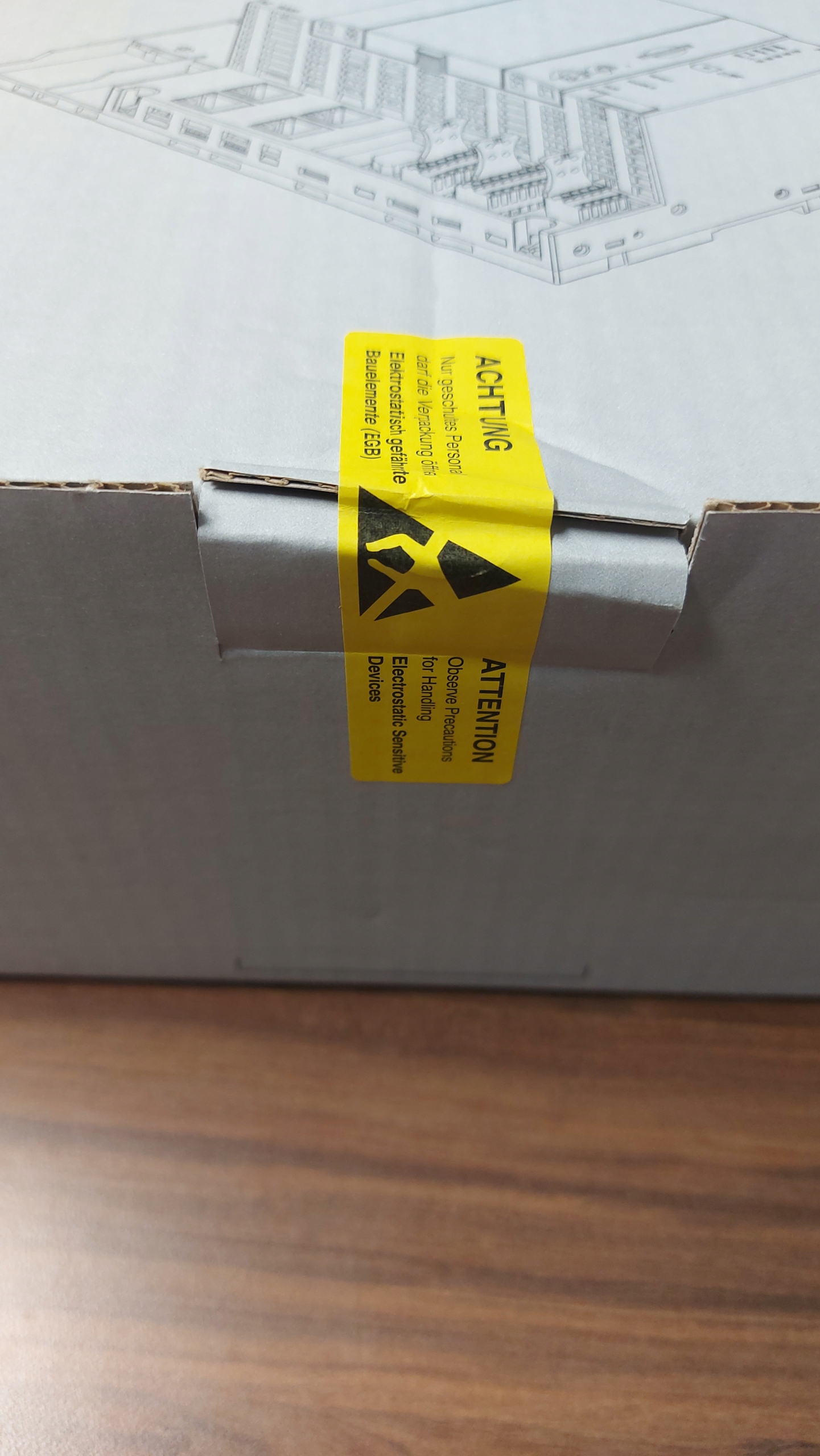

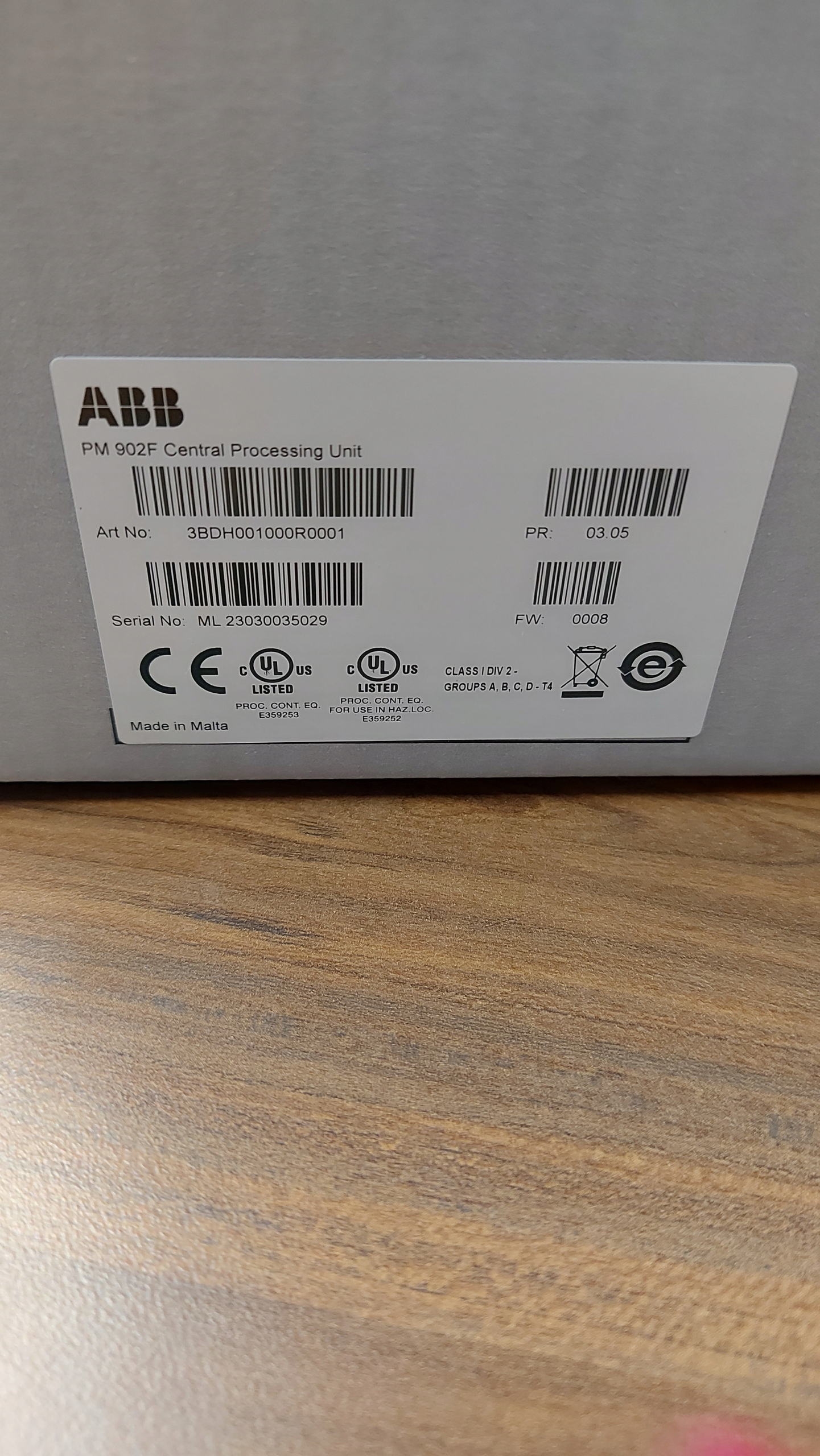

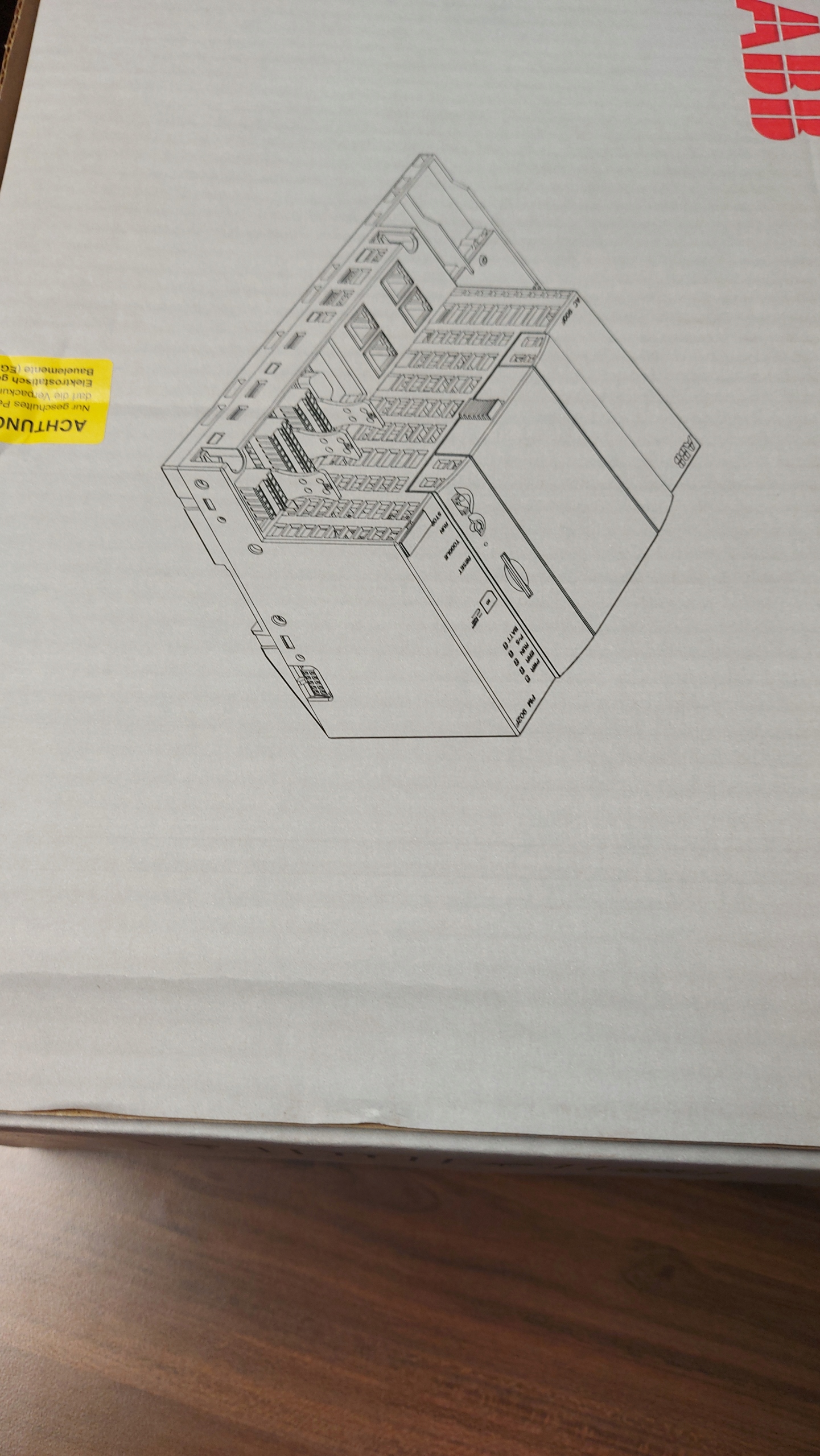

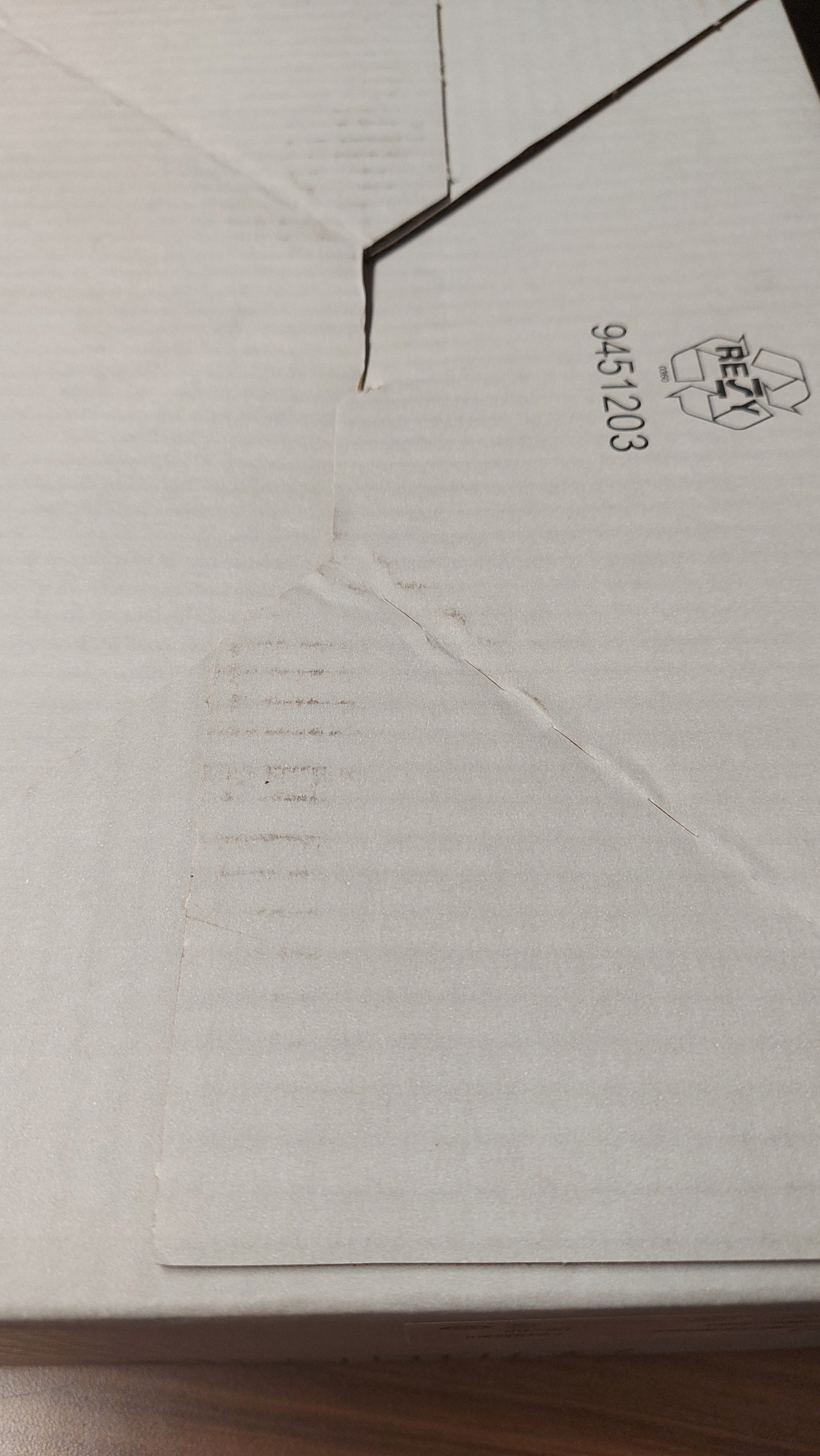

Towar nowy oryginalnie zapakowany, zaplombowany, nieotwierany. Wszystkie powyższe zdjęcia są fizycznym obrazem produktu.

Do tego modułu posiadamy także na innych aukcjach: jednostkę wyświetlacza TD 951F oraz interfejs komunikacyjny CI 773F.
